Conceptos básicos de diodos SMD: comprensión de tipos, códigos, rendemento térmico e probas
2026-05-13 89

Os díodos SMD son pequenos compoñentes semicondutores que controlan a dirección da corrente eléctrica nos circuítos electrónicos modernos.Son amplamente utilizados en dispositivos como teléfonos intelixentes, cargadores rápidos, sistemas de automóbiles e equipos de comunicación porque admiten esquemas de PCB compactos e un funcionamento eficiente de alta velocidade.Diferentes tipos de díodos SMD realizan funcións importantes, incluíndo conversión de enerxía, regulación de tensión, protección contra sobretensións e conmutación de sinal.Comprender o seu comportamento eléctrico, rendemento térmico e deseño de paquetes é importante para construír sistemas electrónicos fiables e eficientes.

Catálogo

Que son os diodos de dispositivos de montaxe en superficie (SMD)?

Dispositivo de montaxe en superficie (SMD) Os díodos son compoñentes semicondutores compactos usados para controlar a dirección da corrente eléctrica nos circuítos electrónicos modernos.A diferenza dos díodos de orificio pasante tradicionais que usan cables inseridos en placas de circuíto impreso (PCB), os díodos SMD están montados directamente no PCB superficie utilizando Tecnoloxía de montaxe en superficie (SMT).

No seu núcleo, os díodos SMD actúan como válvulas eléctricas unidireccionais.Permiten que a corrente fluya nunha dirección mentres bloquean a corrente inversa que pode danar os compoñentes electrónicos sensibles.

Os díodos SMD funcionan a través de a Semicondutor de unión PN estrutura que controla a condución eléctrica durante adiante e sesgo inverso condicións.Dependendo do tipo de díodo, poden realizar varias funcións importantes do circuíto, incluíndo a rectificación de CA a CC, a regulación de tensión, a protección de polaridade inversa, a supresión de descargas electrostáticas (ESD), a conmutación de sinal de alta velocidade e a sintonización de frecuencia de RF.

Debido a que os díodos SMD usan paquetes compactos sen cables e camiños eléctricos máis curtos, axudan a mellorar o rendemento de conmutación, a integridade do sinal e a eficiencia eléctrica nos deseños modernos de PCB.

Como os diodos SMD controlan o fluxo de corrente nos circuítos electrónicos

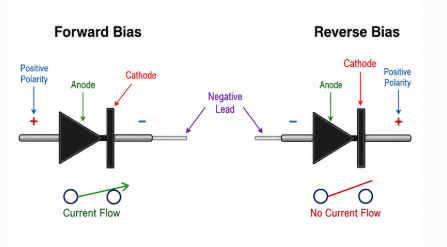

Figura 2. Funcionamento de polarización directa e inversa dun díodo que mostra o comportamento do fluxo actual

Os díodos SMD controlan a corrente permitindo a condución eléctrica durante a polarización directa e bloqueando a corrente durante a operación de polarización inversa.

Terminal	Función
Ánodo	Entrada actual positiva
Cátodo	Saída actual / lado de bloqueo

Durante sesgo cara adiante, a corrente flúe do ánodo ao cátodo.Durante sesgo inverso, a rexión de esgotamento dentro da unión PN se expande e bloquea o fluxo de corrente.

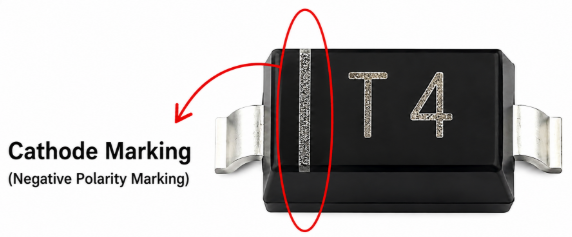

O lado do cátodo adoita identificarse por a marcado de raias, marcado de puntos, banda impresa, ou Indicador de serigrafía de PCB.

A instalación correcta da polaridade é importante porque a orientación incorrecta do díodo pode causar curtocircuítos, sobrequecemento dos compoñentes, danos de corrente inversa, fallas de trazo de PCB e inestabilidade xeral da fonte de alimentación.

En LED de automoción sistemas de iluminación, os díodos rectificadores instalados incorrectamente poden permitir que a tensión inversa da batería chegue a circuitos integrados de controladores sensibles, polo que adoitan engadirse díodos Schottky de protección inversa para axudar a evitar danos catastróficos da ECU durante o arranque de puente ou a substitución da batería.

Por que se prefiren os diodos SMD na electrónica moderna

Os díodos SMD son moi preferidos na electrónica moderna porque admiten esquemas de PCB compactos, fabricación automatizada de SMT, deseños de dispositivos lixeiros, e fiable conxunto de circuítos de alta densidade .A súa estrutura de paquetes máis pequena tamén axuda a mellorar integridade do sinal e soportes operación eficiente en sistemas electrónicos con restricións de espazo.

No seu núcleo, os díodos SMD axudan a habilitar produtos electrónicos máis pequenos e eficientes sen sacrificar o rendemento eléctrico.A medida que os dispositivos modernos seguen a diminuír mentres requiren velocidades de procesamento máis rápidas e unha maior eficiencia energética, os compoñentes de semicondutores compactos foron cada vez máis importantes no deseño de PCB.

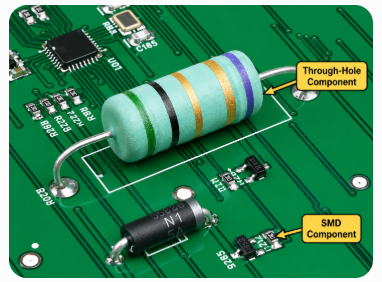

A diferenza dos compoñentes tradicionais de orificio pasante, os díodos SMD están montados directamente na superficie da PCB, o que permite aos fabricantes automatizar a montaxe mediante máquinas pick-and-place de alta velocidade.Isto mellora moito a eficiencia da produción, reduce o custo de fabricación e admite a fabricación de produtos electrónicos a gran escala.

Debido a que os díodos SMD usan camiños eléctricos máis curtos, tamén se reducen inductancia parasitaria e capacitancia.Isto mellora a velocidade de conmutación, a integridade do sinal e o rendemento de alta frecuencia nos circuítos electrónicos modernos.

Nos sistemas compactos de enerxía de alta frecuencia, a menor perda de enerxía axuda a reducir a xeración de calor, mellorar a eficiencia e prolongar a vida útil dos compoñentes en dispositivos electrónicos moi compactos.

Os díodos SMD tamén axudan a mellorar en xeral Fiabilidade da PCB minimizando a tensión mecánica causada por cables longos.A súa estrutura compacta fainos moi axeitados para deseños electrónicos de alta densidade e sensibles ás vibracións.

Os sistemas electrónicos modernos seguen confiando en díodos SMD porque combinan tamaño compacto, protección eléctrica fiable, comportamento de conmutación eficiente e forte compatibilidade cos procesos de fabricación automatizados de PCB.

Diferentes tipos de diodos SMD e as súas funcións

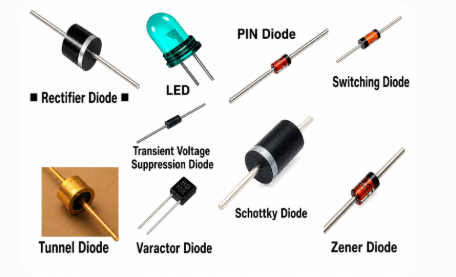

Figura 3. Tipos de diodos comúns utilizados en circuítos electrónicos

Os díodos SMD están dispoñibles en varios tipos especializados, con cada tipo deseñado para realizar unha función eléctrica específica nos circuítos electrónicos.As súas funcións inclúen a rectificación de corrente, a regulación de tensión, a supresión de sobretensións, a conmutación de sinal, a detección de luz e a sintonización de RF.

Diodos rectificadores: Os díodos SMD rectificadores converten a corrente alterna (AC) en corrente continua (DC).Utilízanse habitualmente en circuítos de conversión de enerxía onde se require unha saída de CC estable.

Diodos Schottky: Os díodos Schottky SMD son coñecidos pola súa baixa tensión directa e o seu comportamento de conmutación rápido.Utilízanse habitualmente en circuítos de potencia de alta eficiencia e sistemas electrónicos de conmutación rápida.

Diodos Zener: Os díodos Zener SMD regulan a tensión operando en modo de avaría inversa.Axudan a manter niveis de tensión estables e protexen os compoñentes sensibles das condicións de sobretensión.

Diodos de conmutación: Os díodos SMD de conmutación están deseñados para a operación de conmutación rápida en circuítos de sinal dixitais e de alta frecuencia.O seu tempo de resposta rápido axuda a mellorar o rendemento do enrutamento do sinal.

Diodos TVS (Supresión de tensión transitoria).: Os díodos SMD TVS protexen os circuítos de picos de tensión repentinos, descargas electrostáticas (ESD) e eventos de sobretensión transitorios que poden danar os compoñentes dos semicondutores.

Diodos emisores de luz (LED): Os LED SMD converten a enerxía eléctrica en luz visible para iluminación, indicadores de visualización e sistemas de retroiluminación.

Fotodiodos: Os fotodiodos converten a luz entrante en corrente eléctrica e úsanse habitualmente en sistemas de detección óptica e de detección de luz.

Diodos Varactor (Varicap).: Os díodos Varactor SMD funcionan como capacitores controlados por voltaxe que axudan a axustar a frecuencia de sintonía en RF e circuítos de comunicación.

Diodos de túnel: Os díodos SMD de túnel son dispositivos semicondutores de alta velocidade especializados utilizados en microondas, osciladores e sistemas avanzados de RF debido ás súas características de conmutación extremadamente rápidas.

Análise comparativa dos principais tipos de diodos SMD

Diferentes tipos de díodos SMD están optimizados para diferentes requisitos eléctricos, como velocidade de conmutación, control de voltaxe, conversión de enerxía e protección de circuítos.Comprender estas diferenzas axuda a mellorar a selección de compoñentes para a estabilidade térmica, o rendemento eléctrico e a fiabilidade a longo prazo.

Característica	Rectificador	Schottky	Zener	TVS
Función principal	AC/DC conversión	Rápido de baixa perda conmutación	Tensión regulación	Onda protección
Adiante Tensión	Máis alto	Baixo	Moderado	Varía
Cambio Velocidade	Moderado	Moi rápido	Moderado	Extremadamente rápido
Poder Eficiencia	Moderado	Alto	Moderado	Centrado na protección
Inversa Uso de avaría	Non	Non	Si	Si
Común Uso da industria	Poder subministracións	cargadores, SMPS	Raíles de tensión	automoción, USB

Diodos Schottky adoitan ser preferidos nos circuítos de conmutación de alta frecuencia porque a súa baixa tensión directa e o seu tempo de recuperación case cero axudan a reducir a perda de enerxía e a xeración de calor.As súas características de conmutación rápida tamén melloran a eficiencia nos sistemas electrónicos compactos.

Nos conversores DC-DC compactos, os díodos Schottky adoitan producir unha menor perda de potencia que os díodos rectificadores estándar porque a súa menor tensión directa reduce a xeración de calor durante a operación de conmutación continua.

Diodos Zener utilízanse principalmente cando se require unha regulación de tensión estable e unha operación de avaría inversa controlada. Diodos TVS, pola contra, están optimizados para a supresión de transitorios e unha protección rápida contra picos de tensión e eventos ESD.

Díodos rectificadores estándar son máis axeitados para a conversión xeral de CA a CC onde o rendemento de conmutación ultrarrápido é menos importante.

Cada tipo de díodo implica certas compensacións eléctricas. Por exemplo, Os díodos Schottky proporcionan conmutación máis rápida e menor caída de tensión, pero tamén poden producir unha maior corrente de fuga inversa a temperaturas elevadas en comparación cos rectificadores de silicio estándar.

Comprender estas diferenzas de rendemento axuda a mellorar a fiabilidade do circuíto, a estabilidade térmica e a eficiencia global do sistema electrónico.

Tamaños do paquete de diodos SMD e rendemento térmico

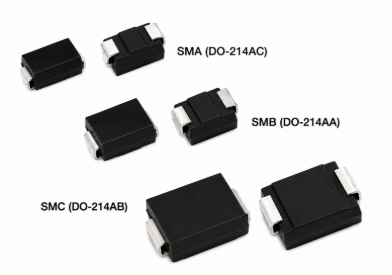

Figura 4. Tamaños comúns de paquetes de diodos SMD: SMA, SMB e SMC

O tamaño do paquete de díodos de montaxe en superficie afecta directamente a capacidade de manexo actual, a disipación térmica, a fiabilidade da PCB, a estabilidade de conmutación e a durabilidade mecánica xeral.Seleccionar o paquete correcto é importante porque unha mala xestión térmica pode reducir a eficiencia, aumentar a temperatura da unión e acurtar a vida útil dos compoñentes.

Os paquetes de diodos máis pequenos utilízanse habitualmente na electrónica compacta de baixa potencia, mentres que os paquetes máis grandes son máis axeitados para aplicacións de alta corrente e alta potencia que xeran calor substancial durante o funcionamento.

Paquete	Corrente máxima	Rendemento térmico	Uso típico
SOD-523	Moi Baixo	Limitado	Sinal conmutación
SOD-323	Baixo	Moderado	Pequena lóxica circuítos
SOD-123	Medio	Mellor	Zener/rectificador
SMA	Medio-Alto	Ben	Poder rectificación
SMB	Alto	Forte	TVS protección
SMC	Moi Alto	Excelente	Industrial poder

Paquetes SMD máis pequenos como SOD-523 e SOD-323 utilízanse habitualmente en circuítos lóxicos de procesamento de sinal compacto e de baixa corrente onde o espazo de PCB é limitado.Non obstante, a súa menor capacidade de disipación térmica fai que sexan menos axeitados para aplicacións de enerxía de alta corrente.

Paquetes máis grandes como SMA, SMB, e SMC proporcionar un rendemento térmico máis forte e unha capacidade de manexo actual.A súa maior superficie axuda a distribuír a calor de forma máis eficaz e permite un funcionamento máis estable en condicións eléctricas esixentes.

O rendemento térmico tórnase cada vez máis importante nos circuítos de alta corrente e de alta frecuencia porque a temperatura excesiva das unións pode reducir a vida útil dos díodos, reducir a eficiencia energética e aumentar o risco de fallas na PCB.

Nos esquemas de PCB compactos, a calor xerada dentro da unión do díodo debe transferirse de forma eficiente ás capas de cobre do PCB.Se a calor non pode propagarse correctamente, a temperatura das unións pode aumentar rapidamente e crear fugas térmicas, redución da eficiencia, inestabilidade da tensión directa, envellecemento acelerado dos semicondutores e fallo prematuro dos compoñentes.

Área de cobre PCB tamén inflúe fortemente no comportamento térmico. Derrames de cobre máis grandes conectados a almofadas de diodos axudan a espallar a calor pola superficie do PCB, reducen as temperaturas localizadas dos puntos quentes e admiten un funcionamento máis estable a longo prazo.

Nos sistemas electrónicos de alta potencia, a estabilidade térmica adoita apoiarse mediante o uso de trazos de cobre máis amplos, vías térmicas, planos de cobre multicapa, paquetes de diodos máis grandes e deseño de fluxo de aire mellorado para reducir a acumulación de calor e manter temperaturas operativas máis seguras.

A reducción térmica é outra consideración importante durante a selección do díodo.A medida que aumenta a temperatura de funcionamento, a capacidade máxima segura de manexo da corrente do díodo diminúe.Este comportamento de reducción de potencia debe ser considerado para axudar a evitar o sobrequecemento en condicións de funcionamento reais.

A selección adecuada do paquete axuda a optimizar a eficiencia energética, a estabilidade térmica, a durabilidade mecánica, a consistencia de fabricación e a fiabilidade do circuíto a longo prazo.

Figura 5. Grandes áreas de cobre PCB axudan a espallar a calor e reducir a temperatura do diodo

Como afecta a área de cobre do PCB á temperatura do diodo

A área de cobre do PCB ten unha forte influencia no rendemento térmico do diodo SMD porque a capa de cobre actúa como un espallador de calor que transfire calor lonxe da unión semicondutora.

Cando a corrente circula polo díodo, a disipación de enerxía xera calor no interior da unión.Se a área de cobre circundante é demasiado pequena, a calor concéntrase preto do paquete de diodos e aumenta rapidamente a temperatura da unión.

As verteduras de cobre máis grandes axudan a reducir temperaturas de puntos quentes, mellorar a propagación da calor, menor resistencia térmica, sapoiar a estabilidade a longo prazo, e reducir o estrés térmico durante o funcionamento continuo.

Nos reguladores de conmutación compactos e nos cargadores rápidos, unha superficie de cobre insuficiente pode provocar que os pequenos díodos Schottky se sobrequenten mesmo cando funcionan dentro dos seus límites de corrente nominal.

A transferencia térmica adoita mellorarse ampliando o tamaño da almofada de cobre, conectando as almofadas a planos internos de cobre, utilizando capas de cobre máis grosas e engadindo vías de costura térmica.

A análise de imaxes térmicas adoita revelar que a mala distribución do cobre crea puntos quentes térmicos localizados preto de díodos de potencia e compoñentes de conmutación.

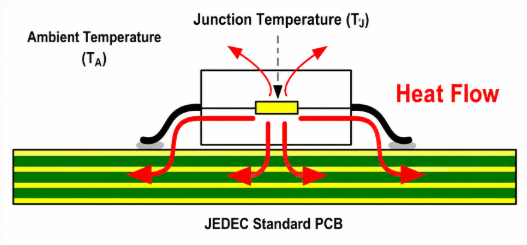

Figura 6. Fluxo de calor desde a unión do diodo cara á PCB durante a disipación térmica

Comprensión da resistencia térmica (RθJA)

Resistencia térmica, comunmente expresada como RθJA (resistencia térmica de unión a ambiente), mide a eficacia das transferencias de calor desde a unión de semicondutores ao aire circundante.

Os valores de RθJA máis baixos indican unha mellor capacidade de arrefriamento e unha transferencia de calor máis eficiente.

A relación entre a disipación de potencia e o aumento de temperatura pódese estimar usando:

T_J=T_A+(P_D×R_θJA)

Onde:

• TJ = Temperatura de unión

• TA = Temperatura ambiente

• PD = Potencia disipada

• RθJA = Resistencia térmica da unión ao ambiente

Esta relación é moi importante na electrónica de potencia porque a temperatura excesiva das unións pode aumentar a corrente de fuga, reducir a eficiencia, acelerar o envellecemento dos semicondutores, provocar a fuga térmica e provocar un fallo permanente do díodo.

Por exemplo, un diodo Schottky disipándose 1W de potencia cun valor RθJA de 80 °C/O pode experimentar un 80°C aumento da temperatura da unión por encima da temperatura ambiente.Se a temperatura do aire circundante é 40°C, a temperatura da unión pode achegarse 120 °C, o que pode aumentar moito o estrés térmico e reducir a fiabilidade a longo prazo.

En deseños prácticos de PCB, un diodo Schottky SOD-323 compacto funciona a 1A corrente pode disipar suficiente potencia para elevar a temperatura da unión por riba 100°C se a área de cobre PCB é limitada.As probas térmicas a miúdo mostran que o aumento do tamaño do vertido de cobre e a adición de vías térmicas poden reducir notablemente a temperatura do punto quentes e soportar un funcionamento máis estable a longo prazo.

Os valores de RθJA aparecen normalmente nas follas de datos de diodos de montaxe en superficie e axudan a estimar a temperatura de funcionamento segura en condicións reais de PCB.Os valores de resistencia térmica máis baixos indican xeralmente unha maior capacidade de refrixeración e unha transferencia de calor máis eficiente ao ambiente circundante.

Os paquetes SMD máis pequenos xeralmente teñen unha maior resistencia térmica porque a súa superficie reducida limita a transferencia de calor ao PCB e ao aire circundante.

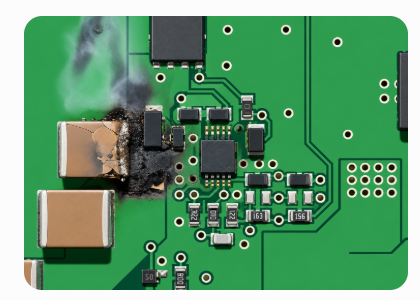

Figura 7. Danos por sobrequencemento causados pola mala disipación da calor en paquetes SMD compactos

Por que os paquetes SMD pequenos se sobrequentan máis rápido

Os pequenos paquetes SMD adoitan quentar máis rápido porque o teñen masa térmica limitada, menor área de disipación de calor, maior resistencia térmica, e área de contacto de cobre reducida.

Por exemplo Os paquetes SOD-523 e SOD-323 son excelentes para aplicacións de sinal compacto, pero poden loitar en circuítos de conmutación de alta corrente onde a disipación de enerxía continua xera calor substancial.

A medida que aumenta a temperatura, a corrente de fuga aumenta, as características da tensión directa cambian, a eficiencia diminúe e a degradación dos semicondutores se acelera.

En dispositivos electrónicos compactos como teléfonos intelixentes e Cargadores USB-C, densamente embalado Disposicións de PCB pode atrapar a calor e empeorar a acumulación térmica arredor dos pequenos paquetes de diodos.Un fluxo de aire deficiente aumenta aínda máis o estrés térmico porque a convección natural queda limitada dentro de recintos compactos.

Os riscos de sobrequecemento adoitan reducirse seleccionando paquetes de diodos máis grandes, optimizando o fluxo de aire de PCB, aumentando a área do plano de cobre, reducindo a corrente de funcionamento e utilizando díodos Schottky de maior eficiencia.

Parámetro	Descrición	Importancia
Inversa Tensión (Vr)	Máximo voltaxe inversa	Prevén avaría
Adiante Tensión (Vf)	Caída de tensión durante a condución	Afecta eficiencia e xeración de calor
Fuga Corrente (IR)	Inversa fuga de corrente	Importante para circuítos de baixa potencia
Tempo de recuperación (trr)	Cambio velocidade de recuperación	Importante para operación de alta frecuencia
Cruce Capacitancia (Cj)	Carga almacenada entre terminais	Afecta a RF e rendemento de conmutación
Máximo Temperatura de unión (Tj)	O máis alto seguro temperatura de funcionamento	Prevén danos térmicos

Os paquetes de diodos máis grandes xeralmente proporcionan unha menor resistencia térmica e unha mellor capacidade de disipación de calor.Aínda que os paquetes máis pequenos axudan a reducir o tamaño da PCB, moitas veces requiren unha xestión térmica máis coidadosa baixo carga de corrente continua.

Aínda que os paquetes de díodos de montaxe en superficie máis pequenos axudan a reducir o uso de espazo para PCB, a miúdo requiren un deseño térmico máis coidadoso porque a súa superficie reducida limita a capacidade de disipación de calor baixo carga de corrente continua.

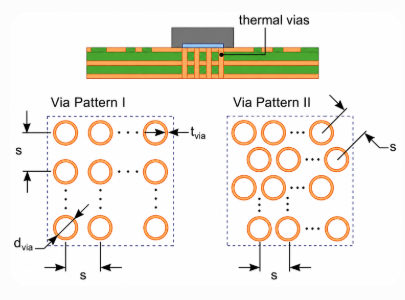

Figura 8. Padróns de vías térmicas utilizados para mellorar a disipación de calor e a eficiencia de refrixeración do PCB

Vías térmicas e refrixeración de PCB multicapa

As vías térmicas son orificios chapados que transfieren calor da capa superior de PCB aos planos de cobre internos ou inferiores.Axudan a distribuír a calor en varias capas de PCB en lugar de concentrar a calor preto do paquete de diodos.

As vías térmicas axudan a baixar a temperatura da unión, apoian a propagación térmica, reducen a formación de puntos quentes e melloran a fiabilidade a longo prazo.

Os planos de cobre de PCB multicapa admiten aínda máis a disipación da calor porque as grandes áreas internas de cobre actúan como depósitos térmicos que absorben e distribúen a calor de forma máis eficiente.Isto faise especialmente importante nos produtos electrónicos compactos de alta potencia onde o fluxo de aire é limitado.

Figura 9. O fluxo de aire mellora o arrefriamento do diodo SMD

O fluxo de aire axeitado mellora o arrefriamento e a fiabilidade do diodo SMD

O fluxo de aire afecta fortemente a temperatura de funcionamento do díodo, especialmente en aplicacións de alta potencia.As malas condicións de fluxo de aire poden atrapar a calor preto da superficie do PCB e aumentar a temperatura da unión, a corrente de fuga, o estrés térmico e a probabilidade de falla.

O fluxo de aire forzado dos ventiladores de refrixeración axuda a eliminar a calor de forma máis eficiente e reduce a temperatura de funcionamento nos sistemas electrónicos de alta potencia nos que se require unha disipación de calor continua.

Incluso as melloras moderadas do fluxo de aire poden reducir en gran medida a temperatura da unión do díodo e apoiar a estabilidade operativa a longo prazo.

Reducción térmica en deseños de alta corrente

A reducción térmica refírese á redución da capacidade de manexo de corrente permitida dun díodo a medida que aumenta a temperatura de funcionamento.

A maioría das follas de datos de díodos especifican as clasificacións actuais en condicións controladas de laboratorio, a miúdo ao redor de 25 °C de temperatura ambiente.Nos sistemas electrónicos reais, as temperaturas de funcionamento adoitan ser moito máis altas.

A medida que aumenta a temperatura da unión, a corrente de funcionamento segura diminúe, a corrente de fuga aumenta, a disipación de enerxía aumenta e o risco de fuga térmica aumenta.

As marxes de reducción térmica adoitan aplicarse para apoiar a fiabilidade nas peores condicións de funcionamento, especialmente nos sistemas electrónicos de alta potencia e alta frecuencia onde a xeración de calor é continua.

Ignorar a reducción térmica pode provocar fallos prematuros dos compoñentes, comportamento inestable do circuíto, quecemento excesivo e redución da vida útil do produto.

Un deseño térmico adecuado axuda a garantir que os díodos SMD poidan funcionar con seguridade en condicións de tensión eléctrica e ambiental continuas durante unha longa vida útil.

Problemas térmicos de PCB reais en aplicacións de diodos SMD

Os problemas de xestión térmica están entre os desafíos de fiabilidade máis comúns nas aplicacións modernas de díodos SMD.Debido a que os paquetes SMD son compactos e densamente embalados en PCB, a acumulación excesiva de calor pode afectar rapidamente o rendemento eléctrico e a estabilidade do circuíto a longo prazo.

Un problema práctico común ocorre nos dispositivos electrónicos portátiles que usan díodos Schottky SOD-323 compactos para a xestión de enerxía e protección contra polaridade inversa.

Problema térmico de PCB real: sobrequecemento SOD-323

En circuítos compactos de alta corrente, os díodos Schottky SOD-323 poden sobrequecer cando a área de cobre do PCB é demasiado pequena, o fluxo de aire está restrinxido, a corrente de conmutación supera os límites de operación seguros, as vías térmicas están ausentes ou o ancho da traza do PCB é insuficiente.

A medida que aumenta a temperatura da unión, o díodo pode experimentar unha eficiencia reducida, aumento da corrente de fuga, fuga térmica, inestabilidade da tensión e degradación prematura dos semicondutores.

Os síntomas visibles adoitan incluír a decoloración do PCB, marcas de queimadura preto do díodo, comportamento de carga inestable, eficiencia de conversión de enerxía reducida e funcionamento intermitente do circuíto.

Nos cargadores USB-C compactos e conversores DC-DC, o sobrequecemento dos díodos Schottky pode reducir en gran medida a eficiencia de carga e acurtar a vida útil dos compoñentes próximos debido ao estrés térmico localizado.

Nun deseño compacto de cargador USB-C, un pequeno díodo Schottky SOD-323 quentouse excesivamente durante a operación continua de carga rápida porque a área de cobre do PCB circundante era demasiado pequena para unha correcta propagación da calor.As imaxes térmicas revelaron temperaturas de puntos quentes localizadas preto do paquete de diodos, o que provocou un rendemento de carga inestable despois dun funcionamento prolongado.Substituír o díodo por un paquete SMA máis grande e engadir vías térmicas axudou a baixar a temperatura de funcionamento e mellorar a fiabilidade a longo prazo.

Este tipo de problema de sobrequecemento demostra como a calidade do deseño de PCB afecta directamente a estabilidade térmica e a vida útil dos semicondutores nos sistemas electrónicos compactos de alta potencia.

Solución térmica práctica para PCB

Aumentar a área de vertido de cobre ao redor das almofadas de diodos axuda a mellorar a disipación térmica espallando a calor por unha superficie de PCB máis grande.A fiabilidade térmica tamén se admite habitualmente mediante o uso de trazos de cobre máis amplos, planos de cobre multicapa, vías térmicas, deseño de fluxo de aire mellorado e paquetes de diodos máis grandes para cargas de corrente máis altas.

Nos deseños prácticos de PCB, unha mala xestión térmica pode crear temperaturas de puntos quentes localizadas que aceleran o envellecemento dos semicondutores e aumentan as taxas de falla a longo prazo.O deseño térmico adecuado axuda a manter un funcionamento estable, especialmente nos sistemas electrónicos compactos onde o fluxo de aire e o espazo de refrixeración son limitados.

A análise de imaxes térmicas utilízase a miúdo durante o desenvolvemento de PCB para identificar compoñentes de sobrequecemento e optimizar a distribución da calor antes da produción en masa.

Os sistemas electrónicos modernos dependen moito dun deseño térmico coidadoso porque incluso pequenos aumentos de temperatura poden afectar moito á fiabilidade a longo prazo e á estabilidade eléctrica.

Parámetros eléctricos importantes para a selección de diodos SMD

A selección do díodo SMD correcto require unha avaliación coidadosa de varios parámetros eléctricos importantes que afectan directamente a eficiencia, a estabilidade térmica, o rendemento de conmutación e a fiabilidade do circuíto a longo prazo.

Os diferentes tipos de díodos están optimizados para diferentes condicións de funcionamento.Algúns están deseñados para conmutación de alta velocidade, mentres que outros priorizan a protección contra sobretensións, a regulación de tensión ou a capacidade de manexo de alta corrente.A comprensión destes parámetros eléctricos axuda a determinar o díodo máis axeitado para unha aplicación específica.

Parámetro	Descrición	Importancia
Inversa Tensión (Vr)	Máximo voltaxe inversa	Prevén avaría
Adiante Tensión (Vf)	Caída de tensión durante a condución	Afecta eficiencia e xeración de calor
Fuga Corrente (IR)	Inversa fuga de corrente	Importante para circuítos de baixa potencia
Tempo de recuperación (trr)	Cambio velocidade de recuperación	Importante para operación de alta frecuencia
Cruce Capacitancia (Cj)	Carga almacenada entre terminais	Afecta a RF e rendemento de conmutación
Máximo Temperatura de unión (Tj)	O máis alto seguro temperatura de funcionamento	Prevén danos térmicos

A selección de parámetros eléctricos incorrectos pode provocar quecemento, funcionamento inestable, perda de enerxía excesiva, eficiencia reducida, fuga térmica e fallo prematuro dos compoñentes.A selección adecuada de parámetros axuda a apoiar a fiabilidade do circuíto, a estabilidade térmica, a eficiencia enerxética e o rendemento electrónico a longo prazo.

Tensión directa (Vf)

A tensión directa determina a cantidade de voltaxe que se perde cando a corrente circula polo díodo durante a operación de polarización directa.

Tipo de diodo	Tensión directa típica
Schottky Diodo	0,2 V–0,4 V
Silicio Diodo rectificador	0,7 V–1,1 V

A baixa tensión directa mellora directamente a eficiencia energética porque menos enerxía eléctrica convértese en calor durante a condución.Isto faise especialmente importante na electrónica compacta onde o espazo de xestión térmica é limitado.

Os díodos Schottky son habitualmente seleccionados para circuítos de enerxía de alta eficiencia debido á súa reducida caída de tensión e ao seu comportamento de conmutación rápido.Non obstante, os rectificadores de silicio estándar poden proporcionar unha mellor tolerancia á tensión inversa e unha corrente de fuga máis baixa en determinadas aplicacións.

A baixa tensión directa tamén axuda a reducir o estrés térmico, mellorar a eficiencia, baixar a temperatura da unión e prolongar a vida útil dos compoñentes.

Relación de disipación de potencia:

P=V_f×I

Incluso pequenas reducións na tensión directa poden reducir en gran medida a perda de enerxía nos sistemas electrónicos de alta corrente.

Tensión inversa (Vr)

A clasificación de tensión inversa define a tensión inversa máxima que o díodo pode soportar con seguridade antes de que se produza unha avaría eléctrica.Se a tensión inversa aplicada supera o límite nominal, o díodo pode sufrir avarías por avalancha, corrente de fuga excesiva, danos permanentes nos semicondutores e fallos na PCB durante os aumentos de tensión.

As clasificacións de tensión inversa adoitan seleccionarse cunha marxe de seguridade adicional para axudar a manter a fiabilidade durante condicións de funcionamento transitorias.A marxe de tensión inversa insuficiente aumenta o risco de problemas de fiabilidade a longo prazo e fallos de campo inesperados.

Corrente de fuga (IR)

A corrente de fuga refírese á pequena cantidade de corrente inversa que flúe a través do díodo cando está pola polarización inversa.Aínda que a corrente de fuga é normalmente moi pequena, unha fuga excesiva pode reducir a duración da batería, diminuír a eficiencia do modo de espera, aumentar a tensión térmica e afectar os circuítos de baixa potencia de precisión.

A corrente de fuga xeralmente aumenta a medida que aumenta a temperatura, aumenta a tensión inversa e ocorre o envellecemento dos semicondutores.O rendemento de baixas fugas é especialmente importante en produtos electrónicos portátiles, sistemas alimentados por batería, dispositivos IoT e circuítos de espera eficientes enerxéticamente.

Os díodos Schottky adoitan ter unha corrente de fuga máis alta que os rectificadores de silicio estándar, especialmente a temperaturas de funcionamento elevadas.

Por exemplo, Os díodos Schottky adoitan proporcionar unha excelente eficiencia nos cargadores rápidos debido á súa baixa tensión directa.Non obstante, a súa maior corrente de fuga a temperaturas elevadas pode reducir lixeiramente a eficiencia en espera nos sistemas alimentados por batería.

Esta compensación tórnase importante nos deseños electrónicos de baixa potencia, onde a longa duración da batería e o consumo mínimo de enerxía en espera son prioridades.

Tempo de recuperación (trr)

O tempo de recuperación mide a rapidez con que o díodo deixa de conducir ao cambiar de polarización directa a polarización inversa.

Tipo de diodo	Tempo típico de recuperación
Estándar Rectificador	2 µs–30 µs
Recuperación rápida Diodo	50ns–500ns
Schottky Diodo	Cerca de cero

O tempo de recuperación faise cada vez máis importante a medida que aumenta a frecuencia de conmutación.Os díodos rectificadores estándar son xeralmente aceptables para fontes de alimentación de baixa frecuencia, pero poden crear perdas de conmutación excesivas en circuítos de alta frecuencia.

Nas fontes de alimentación de conmutación de alta frecuencia, os díodos rectificadores máis lentos poden xerar perdas de conmutación adicionais porque a corrente de recuperación inversa continúa fluíndo brevemente durante as transicións de conmutación.A recuperación rápida e os díodos Schottky axudan a reducir estas perdas, a reducir a xeración de calor e a mellorar a eficiencia global do conversor.

A recuperación rápida e os díodos Schottky son habitualmente preferidos en fontes de alimentación conmutadas, cargadores rápidos, conversores DC-DC, circuítos de enerxía de RF e sistemas industriais de alta frecuencia.

O seu comportamento de conmutación máis rápido axuda a reducir as perdas de conmutación, a reducir a xeración de calor, a mellorar a eficiencia, a reducir o ruído EMI e a soportar unha mellor estabilidade térmica.

Non obstante, os díodos Schottky poden presentar unha corrente de fuga inversa máis elevada a temperaturas elevadas, o que debe considerarse en ambientes esixentes térmicamente.

Capacitancia de unión (Cj)

A capacitancia de unión representa a carga eléctrica almacenada entre os terminais do díodo.Este parámetro afecta directamente a velocidade de conmutación, o rendemento de RF, a integridade do sinal e o comportamento do circuíto de alta frecuencia.

A capacitancia de unión máis baixa axuda a mellorar a conmutación de alta frecuencia, a estabilidade do sinal de RF, o rendemento do circuíto de comunicación e a precisión do procesamento do sinal.

A capacitancia de unión tórnase especialmente importante en sistemas de comunicación RF, electrónica sen fíos, circuítos de procesamento de sinal e sistemas dixitais de alta velocidade.A capacitancia excesiva pode producir distorsión do sinal, un comportamento de conmutación máis lento e unha eficiencia de RF reducida.

Temperatura máxima de unión (Tj)

A temperatura máxima de unión, comúnmente escrita como Tj, define a temperatura de funcionamento segura máis alta da unión semicondutor interna do díodo.

Este parámetro é extremadamente importante porque o díodo pode fallar mesmo cando as clasificacións de tensión e corrente parecen aceptables se a xestión térmica é insuficiente.

A medida que aumenta a temperatura da unión, o díodo pode experimentar un aumento da corrente de fuga, redución da eficiencia, inestabilidade da tensión directa, envellecemento acelerado dos semicondutores e danos internos permanentes.

Nas aplicacións de díodos SMD de alta corrente, a temperatura excesiva das unións pode provocar un desvío térmico.Isto ocorre cando o aumento da temperatura aumenta a corrente de fuga e a disipación de enerxía, o que xera aínda máis calor e aumenta aínda máis a temperatura da unión.

Se non se controla a fuga térmica, o díodo pode fallar de súpeto e danar os compoñentes da PCB circundantes.

O funcionamento continuado preto da temperatura máxima da unión tamén pode acurtar a vida útil dos compoñentes a longo prazo, aínda que non se produza un fallo inmediato.A temperatura elevada acelera os mecanismos de desgaste dos semicondutores e reduce a fiabilidade a longo prazo.

A fiabilidade térmica adoita mellorarse mediante o uso de paquetes de diodos máis grandes, trazos de cobre máis amplos, vertidos de cobre de PCB máis grandes, vías térmicas, mellor fluxo de aire e técnicas de redución de potencia actual.

A xestión térmica adecuada axuda a manter a temperatura segura das unións, mellorar a fiabilidade a longo prazo e reducir o risco de falla prematura dos compoñentes nos sistemas electrónicos modernos.

Por exemplo, unha folla de datos de diodos pode especificar unha temperatura máxima de unión de 150 °C e un valor RθJA de 90 °C/W.Estes valores axudan a estimar se o díodo pode funcionar con seguridade baixo as condicións de temperatura ambiente esperadas e de disipación de enerxía.

Como identificar códigos de diodos SMD e polaridade

Figura 10. Marcamento de polaridade do cátodo do diodo SMD

Unha das consultas de busca máis comúns relacionadas cos díodos SMD é Como identificar marcas de diodos SMD porque os fabricantes adoitan imprimir códigos SMD abreviados en paquetes de diodos debido ao tamaño limitado dos compoñentes.

Código	Posible Tipo de diodo
A7	Diodo de conmutación
M7	Diodo rectificador
T4	Diodo TVS

Dado que os sistemas de marcado varían entre os fabricantes, a identificación dos compoñentes adoita verificarse mediante follas de datos, bases de datos de códigos SMD e probas de diodos de multímetro.

Como probar un diodo SMD usando un multímetro

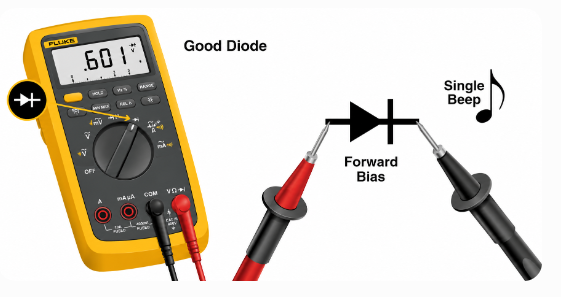

Figura 11. Probando un diodo SMD cun multímetro

Probando un diodo SMD con a multímetro axuda a identificar problemas comúns como curtocircuítos, circuítos abertos, danos por fugas e fallos térmicos.Os procedementos de proba axeitados son importantes porque as medicións incorrectas poden provocar un diagnóstico inexacto ou un dano accidental no PCB.

Precaucións de seguridade antes da proba

Antes de realizar calquera medida de díodo:

1. Desconectar e illar a alimentación do circuíto

2. Descargue os capacitores completamente antes de tocar a PCB

3. Evite probar circuítos energizados

4. Use protección ESD cando manipule produtos electrónicos sensibles

Os grandes capacitores dentro das fontes de alimentación, os cargadores e os produtos electrónicos industriais poden manter unha tensión perigosa aínda que se desconecte a alimentación.A descarga dos capacitores axuda a reducir o risco de descargas eléctricas e danos accidentais aos compoñentes.

As medicións no circuíto tampouco sempre son totalmente fiables porque os compoñentes da PCB circundantes poden crear lecturas falsas.As resistencias paralelas, os capacitores, os indutores e os camiños de semicondutores poden afectar as medicións do multímetro e producir resultados enganosos.

Para unha resolución de problemas máis precisa, un lado do díodo adoita levantarse da PCB para illar o compoñente durante a proba.

Proba de polarización cara adiante

Establece o multímetro no modo de proba de diodos.Conecte a sonda vermella ao ánodo e a sonda negra ao cátodo.Un díodo saudable normalmente mostra unha caída de tensión directa duns 0,2 V–0,4 V para os díodos Schottky e de 0,6 V–0,7 V para os díodos de silicio.Estas lecturas representan a caída de tensión directa do díodo durante a condución.A baixa tensión directa nos díodos Schottky axuda a mellorar a eficiencia e a reducir a xeración de calor nos circuítos de conmutación de alta frecuencia.

Proba de polarización inversa

Inverte as sondas do multímetro conectando a sonda negra ao ánodo e a sonda vermella ao cátodo.Un díodo saudable debe bloquear o fluxo de corrente inversa.O multímetro normalmente mostra OL (Open Loop) ou unha resistencia moi alta.Se a corrente medible flúe en polarización inversa, o díodo pode sufrir danos por fuga, avaría da unión ou degradación térmica.Os problemas de fuga inversa adoitan facerse máis graves a temperaturas de funcionamento elevadas.

Indicadores comúns de fallo

Síntoma	Causa posible
0V ambos direccións	Diodo cortocircuitado
OL os dous direccións	Díodo aberto
Inestable lecturas	Térmica danos ou fugas

Diodos en curto adoitan ocorrer despois de sobrecarga eléctrica, eventos de polaridade inversa, sobrequecemento grave ou danos por sobretensión.Díodo aberto Os fallos poden resultar de danos no cable de unión, ciclos térmicos excesivos, rachaduras mecánicas ou defectos de fabricación.Inestable ou inconsistente As lecturas poden indicar danos térmicos internos, problemas de corrente de fuga, xuntas de soldadura rachadas ou degradación parcial dos semicondutores.

Nos circuítos de conmutación de alta frecuencia e fontes de alimentación, os díodos SMD defectuosos tamén poden causar unha xeración excesiva de calor, tensión de saída inestable, ruído de conmutación, eficiencia de carga reducida e funcionamento intermitente do circuíto.

A proba adecuada do multímetro axuda a identificar rapidamente os díodos defectuosos e permite unha resolución de problemas máis precisa nos sistemas electrónicos modernos.

Fallos comúns de diodos SMD, erros de deseño de PCB e estándares de fiabilidade

Aínda que os díodos SMD son altamente fiables, o deseño de circuítos inadecuado, a tensión térmica, a sobrecarga eléctrica, a exposición a ESD e as malas prácticas de soldadura aínda poden causar fallos prematuros e problemas de fiabilidade a longo prazo.

A comprensión dos mecanismos de falla comúns axuda a mellorar a fiabilidade das PCB e a reducir as taxas de fallos de campo nos sistemas automotivos, industriais, de comunicación e electrónicos.

Fallos comúns de diodos SMD e solución de problemas

Causa de fallo	Síntoma Común	Resultado probable
Eléctrico sobrecarga	Sobrequecemento	Exceso danos actuais
Excesivo calor	Marcas de queimadura	Térmica fuxido
Exposición ESD	Onda perdida protección	Diodo TVS degradación
PCB flexible danos	Intermitente operación	Rachado xuntas de soldadura
Inadecuado soldadura	Tensión inestabilidade	Inversa fugas e funcionamento inestable

O estrés térmico excesivo e o exceso de tensión eléctrica seguen sendo dúas das causas máis comúns de fallo do díodo SMD na electrónica moderna.Moitos problemas de fiabilidade orixínanse dun deseño térmico de PCB insuficiente, unha selección inadecuada de díodos, unha protección inadecuada contra sobretensións, unha mala calidade das xuntas de soldadura e unha marxe de tensión de funcionamento incorrecta.

O exceso de tensión eléctrica ocorre cando o díodo funciona máis aló da súa tensión ou corrente nominal.Isto pode aumentar rapidamente a temperatura da unión e danar permanentemente a estrutura dos semicondutores.

O estrés térmico excesivo é outra das principais causas de fallo na electrónica compacta onde a insuficiente área de cobre do PCB limita a disipación de calor.

Os danos ESD afectan habitualmente aos díodos TVS instalados en portos USB, interfaces HDMI, sistemas de comunicación de automóbiles e circuítos de protección Ethernet.A exposición repetida a sobretensións degrada gradualmente a capacidade de protección do díodo co paso do tempo.

Erros comúns de deseño de PCB con diodos SMD

• Almofadas térmicas de tamaño inferior

A mala disipación do cobre aumenta a temperatura da unión e reduce a fiabilidade a longo prazo.As pequenas almofadas térmicas poden evitar que a calor se propague de forma eficiente pola PCB.

• Colocación incorrecta de TVS

Os díodos TVS colocados demasiado lonxe dos conectores externos son menos efectivos contra eventos ESD e picos de tensión transitorios.En sistemas de comunicación de alta velocidade, como USB, HDMI e redes de datos de automóbiles, a colocación incorrecta dos díodos TVS pode permitir que os picos de tensión transitorios cheguen aos CI sensibles antes de que se produza a supresión, aumentando o risco de danos permanentes no circuíto.

• Utilización de rectificadores lentos en circuítos de alta velocidade

Os tempos de recuperación lentos poden introducir ruído de conmutación, aumento da perda de enerxía, redución da eficiencia e problemas de EMI.A recuperación rápida ou os díodos Schottky son xeralmente preferidos en aplicacións de conmutación de alta frecuencia.

• Marxe de tensión inversa incorrecta

A selección de díodos moi preto da tensión de funcionamento aumenta o risco de avaría durante sobrecargas transitorias ou condicións de funcionamento inestables.A fiabilidade dos díodos adoita mellorarse combinando unha xestión térmica adecuada, unha marxe de tensión adecuada, un deseño optimizado da PCB, unha correcta colocación dos díodos preto de interfaces vulnerables e prácticas de soldadura fiables.

Estándares de fiabilidade e certificacións de cumprimento

Os estándares de fiabilidade axudan a verificar que os díodos SMD poden funcionar con seguridade en condicións eléctricas, térmicas e ambientais esixentes.

Característica	SMD Diodos	Burato pasante Diodos
Tamaño de PCB	Compacto	Máis grande
Fabricación	SMT automatizado	Soldadura manual/onda
Rendemento de alta frecuencia	Mellor	Baixo
Reparabilidade	Máis difícil	Máis doado
Disipación térmica	Moderado	Mellor para alta potencia
Uso común	Portátil electrónica	Sistemas industriais

As probas de conformidade axudan a apoiar a fiabilidade a longo prazo, a coherencia de fabricación, a seguridade do produto, a durabilidade térmica e o cumprimento ambiental.

Diodos SMD vs diodos pasantes

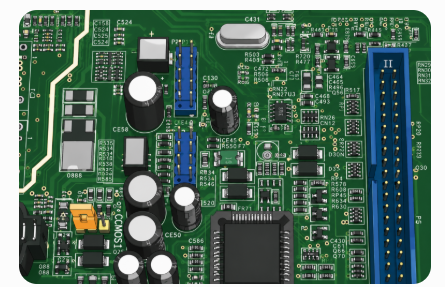

Figura 12. SMD vs compoñentes de orificio pasante en PCB

Os díodos SMD e os díodos pasantes realizan funcións eléctricas similares, pero difieren considerablemente en tamaño, método de fabricación, comportamento térmico, durabilidade mecánica e integración de PCB.

Característica	SMD Diodos	Burato pasante Diodos
Tamaño de PCB	Compacto	Máis grande
Fabricación	SMT automatizado	Soldadura manual/onda
Rendemento de alta frecuencia	Mellor	Baixo
Reparabilidade	Máis difícil	Máis doado
Disipación térmica	Moderado	Mellor para alta potencia
Uso común	Portátil electrónica	Sistemas industriais

Os díodos SMD son xeralmente preferidos na electrónica moderna porque admiten esquemas de PCB máis pequenos, produción en masa automatizada, dispositivos electrónicos lixeiros e un rendemento de alta frecuencia mellorado.

Os seus camiños eléctricos máis curtos axudan a reducir a inductancia e a capacidade parasitarias, polo que son axeitados para circuítos de conmutación de alta velocidade, sistemas de comunicación de RF, conversores de enerxía compactos e dispositivos electrónicos densamente compactos.

Non obstante, os díodos pasantes aínda poden ser preferidos en sistemas de alta potencia, aplicacións de corrente intensa, ambientes mecánicos duros e equipos que requiren unha reparación ou substitución máis sinxelas.

Debido a que os compoñentes de orificios pasantes usan cables de fíos inseridos no PCB, a miúdo proporcionan ancoraxe mecánico máis forte e mellor manexo da calor para dispositivos de gran potencia.

Nos dispositivos electrónicos modernos, os díodos SMD dominan porque os esquemas compactos de PCB e a montaxe SMT automatizada reducen moito o custo de fabricación e aumentan a velocidade de produción.

Como seleccionar o diodo SMD correcto

A selección do díodo SMD correcto require equilibrar o rendemento eléctrico, a capacidade térmica, a fiabilidade, a velocidade de conmutación, o tamaño do paquete e os requisitos da aplicación.

Usar un díodo incorrecto pode provocar quecemento, inestabilidade da tensión, redución da eficiencia, perda de enerxía excesiva e fallo prematuro dos compoñentes.

A selección adecuada de díodos axuda a soportar a fiabilidade a longo prazo, a estabilidade térmica e o rendemento global do sistema electrónico.

Guía de selección baseada en aplicacións

Aplicación	Diodo recomendado
Cargador rápido	Schottky diodo
Tensión regulación	Diodo Zener
USB ESD protección	Diodo TVS
Sintonización de RF	Varactor diodo
AC rectificación	Rectificador diodo

Factores clave a considerar durante a selección

• Valoración de tensión inversa: o díodo debe soportar con seguridade a tensión inversa máxima presente no circuíto.A marxe de tensión insuficiente aumenta o risco de avaría durante os picos de tensión transitorios.

• Capacidade de manexo de corrente: o díodo debe soportar con seguridade tanto as condicións de corrente continua como de sobretensión.As aplicacións de maior corrente requiren a miúdo paquetes máis grandes, mellor disipación térmica e trazos de PCB máis amplos.

• Velocidade de conmutación: os circuítos de alta frecuencia requiren unha recuperación rápida ou díodos Schottky para minimizar as perdas de conmutación e mellorar a eficiencia.

• Rendemento térmico: a capacidade térmica é importante porque a temperatura excesiva da unión pode acurtar a vida útil dos compoñentes e reducir a fiabilidade.

• Restricións de espazo para PCB: os dispositivos electrónicos compactos adoitan necesitar paquetes SMD máis pequenos para soportar esquemas de PCB de alta densidade.

Non obstante, os paquetes máis pequenos poden ter menor capacidade de manipulación térmica e de corrente.

Selección de diodos para diferentes industrias

• Electrónica automotriz: a alta fiabilidade contra sobretensións, unha ampla tolerancia á temperatura e o cumprimento da AEC-Q101 son importantes para manter un funcionamento estable en condicións eléctricas e ambientais duras.

• Dispositivos electrónicos: o tamaño compacto, a baixa perda de enerxía e a alta eficiencia de fabricación son habitualmente prioritarios nos deseños de PCB e sistemas portátiles densamente embalados.

• Sistemas industriais: a durabilidade térmica, a alta capacidade de corrente e a fiabilidade a longo prazo son importantes para o funcionamento continuo en ambientes eléctricos esixentes.

• Sistemas de comunicación e RF: a conmutación rápida, a baixa capacidade de unión e o rendemento estable de alta frecuencia axudan a manter a integridade do sinal e un comportamento de comunicación eficiente.

Escoller o paquete de díodos e as especificacións eléctricas correctas mellora moito a eficiencia energética, a protección do circuíto e a fiabilidade a longo prazo nos sistemas electrónicos modernos.

Conclusión

Os díodos SMD úsanse amplamente na electrónica moderna para soportar un control eficiente de enerxía, protección de circuítos e un funcionamento estable a alta velocidade.A selección correcta do díodo depende de factores como a tensión directa, o tempo de recuperación, o rendemento térmico e a capacidade de manexo da corrente.Un bo deseño térmico de PCB e a correcta selección do paquete axudan a reducir o sobreenriquecido e mellorar a fiabilidade a longo prazo.A medida que os dispositivos electrónicos seguen facendose máis pequenos e poderosos, a comprensión do comportamento dos díodos SMD faise cada vez máis importante no deseño de circuítos modernos.
