A histérese nos circuítos electrónicos refírese a unha condición na que a saída do sistema depende non só das condicións actuais de entrada senón tamén dos estados operativos anteriores.En lugar de usar un único limiar de conmutación, os sistemas histeréticos normalmente operan con puntos de activación e desactivación separados.A diferenza entre estes limiares forma unha xanela de histérese.
Na electrónica práctica, a histérese crea un efecto de memoria.Unha vez que un dispositivo cambia de estado, non inverte inmediatamente cando as condicións de entrada fluctúan lixeiramente na dirección oposta.Este comportamento permite que os sistemas manteñan un funcionamento máis previsible en condicións cambiantes.
A histérese úsase amplamente en:
• Circuítos comparadores
• Disparadores de Schmitt
• Electrónica de potencia
• Sistemas de almacenamento magnético
• Sistemas de control industrial

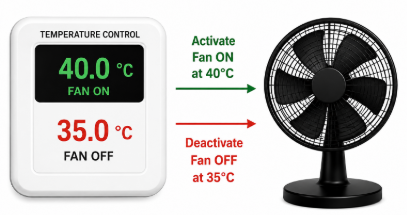

Figura 2. Ventilador controlado por temperatura usando limiares de ON e OFF separados para un funcionamento estable
Por exemplo, un ventilador de refrixeración pode activarse ás 40°C pero permanecen activos ata que a temperatura baixe 35°C.Usando diferente ON e Limiares OFF evita o ciclo rápido cando as condicións de operación flutúan preto dun punto de referencia.
Sen histérese, os sistemas que operan preto dos niveis de limiar poden reaccionar continuamente a pequenos ións de sinal v ariat.Este comportamento pode producir vibracións de relé, activación falsa, funcionamento inestable e actividade de conmutación excesiva.
Debido á súa capacidade de soportar unha toma de decisións estable en condicións flutuantes, a histérese segue sendo un principio importante no deseño electrónico moderno.

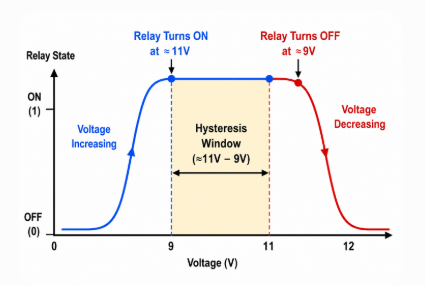

Figura 3. Comportamento de conmutación do relé que mostra limiares de ON e OFF separados cunha ventá de histérese
Un dos exemplos máis sinxelos de histérese aparece no funcionamento do relé.
Imaxina a relé de 12 V conectado a unha fonte de alimentación variable.
Comportamento de conmutación de relés
• A tensión aumenta gradualmente a partir de 0V
• O relé actívase a aproximadamente 11V
• A tensión diminúe lentamente
• O relé permanece activo
• O relé finalmente apágase preto de 9 V
A diferenza entre a tensión de activación e de desactivación chámase xanela de histérese.
O relé mantén temporalmente o seu estado anterior en lugar de responder inmediatamente a pequenos cambios de tensión.Este mesmo principio aparece nos sistemas afectados por ruído eléctrico, ondulación de tensión, interferencia electromagnética (EMI) e flutuacións térmicas.Estas perturbacións poden introducir pequenos ións v ariat en sinais e condicións de funcionamento, facendo que o comportamento de limiar estable sexa máis difícil de manter sen histérese.
A histérese estabiliza as decisións de limiar en condicións fluctuantes e reduce os eventos de conmutación excesivos que poden acurtar a vida útil dos compoñentes.É por iso que a histérese incorpórase intencionadamente a moitos sistemas electrónicos modernos.
A característica que define a histérese é comportamento da memoria.Un sistema histerético responde tanto ás condicións actuais como aos estados operativos anteriores.Como resultado, o aumento da entrada e a diminución da entrada seguen camiños de resposta diferentes.
Isto crea a característica bucle de histérese.
|
Característica |
Independiente da taxa |
Dependente da taxa |
|
Resposta |
Maiormente sen cambios |
Varía coa velocidade |
|
Sensibilidade |
Baixo |
Alto |
|
Aplicacións típicas |
Imáns permanentes |
Electrónica de potencia |
|
Uso da Enxeñaría |
Retención magnética |
Análise de conmutación dinámica |
• Aliñamento do dominio magnético
Nos materiais magnéticos, os dominios magnéticos microscópicos poden permanecer parcialmente aliñados mesmo despois de que se elimine o campo magnético externo.Este aliñamento residual crea un efecto de memoria que contribúe ao comportamento da histérese magnética.
• Trampa de carga
Nos dispositivos semicondutores, as cargas eléctricas atrapadas poden atrasar as respostas de conmutación e facer que o comportamento do dispositivo dependa en parte de estados eléctricos anteriores.Este efecto obsérvase habitualmente en tecnoloxías de memoria e sistemas baseados en transistores.
• Efectos mecánicos e térmicos
O movemento mecánico e os ións de temperatura v ariat poden introducir respostas atrasadas entre o comportamento de entrada e de saída.Estes efectos adoitan observarse en relés, sensores e sistemas regulados por temperatura onde os cambios físicos inflúen no rendemento do sistema.
• Retroalimentación Positiva
Moitos circuítos electrónicos xeran histérese intencionalmente a través de redes de retroalimentación.A retroalimentación positiva cambia os limiares de cambio e axuda a crear un comportamento máis controlado.Este enfoque úsase amplamente en comparadores, disparadores de Schmitt e circuítos de amplificadores operacionais para mellorar a estabilidade do sinal en condicións cambiantes.

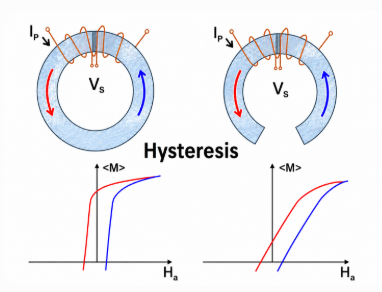

Figura 4. Bucle de histérese magnética que mostra diferentes camiños de magnetización durante os campos magnéticos cambiantes
Os materiais magnéticos proporcionan un dos exemplos máis claros do comportamento da histérese.A histérese magnética ocorre cando os materiais manteñen a magnetización despois de que se elimina un campo magnético externo.
Materiais ferromagnéticos como o ferro, o níquel, o cobalto e o aceiro ao silicio presentan naturalmente este efecto porque os dominios magnéticos internos poden permanecer parcialmente aliñados mesmo despois de que cambien as condicións do campo.
O bucle de histérese describe a relación entre:
• Intensidade do campo magnético (H)
• Densidade de fluxo magnético (B)
B = f(H)
Os campos magnéticos crecentes e decrecentes seguen camiños diferentes, creando un bucle pechado que ilustra o comportamento da memoria magnética.Un bucle de histérese máis amplo indica xeralmente unha maior perda de enerxía, aumento da xeración de calor e redución da eficiencia xeral.
As curvas de histérese son examinadas detidamente durante o deseño de transformadores, motores e sistemas de potencia porque as perdas excesivas poden crear estrés térmico a longo prazo.
Nas fontes de alimentación de modo conmutador prácticos, os materiais de ferrita adoitan ser preferidos porque as perdas de aceiro de silicio aumentan considerablemente en operacións de alta frecuencia.

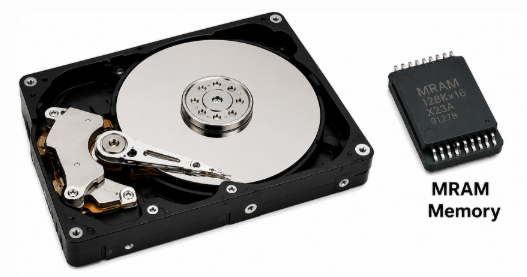

Figura 5. Dispositivos de almacenamento magnético que usan histérese para a retención de datos
Os discos duros e as tecnoloxías de memoria magnética dependen da histérese.Debido a que os materiais magnéticos manteñen a magnetización despois da eliminación da enerxía, a información permanece almacenada sen enerxía eléctrica continua.
Os usos comúns van desde discos duros, sistemas de cinta magnética e tecnoloxía de memoria de acceso aleatorio magnetoresistiva (MRAM), todos os cales dependen da histérese magnética para a retención de datos e as capacidades de almacenamento non volátil.
A selección do material do núcleo afecta directamente as perdas de histérese, a eficiencia, a xeración de calor e o rendemento a longo prazo en transformadores e sistemas de conmutación.Diferentes materiais responden de forma diferente aos campos magnéticos debido aos ións v ariat na estrutura atómica, coercitividade, permeabilidade e características de retención magnética.Estas diferenzas vólvense especialmente importantes en transformadores, indutores, fontes de alimentación conmutadas, motores eléctricos e sistemas de enerxía de alta frecuencia.
|
Material |
Frecuencia |
Relativo
Perda do núcleo |
Relativo
Custo |
Típico
Aplicacións |
|
Aceiro de silicona |
50-60 Hz |
Moderado |
Baixo |
Transformadores de utilidade, motores |
|
Ferrita |
kHz–MHz |
Baixo |
Medio |
SMPS, circuítos RF, EMI
supresión |
|
Metal amorfo |
50-400 Hz |
Moi Baixo |
Alto |
Transformadores de eficiencia enerxética |
Aínda que todos os materiais admiten o funcionamento magnético, o seu rendemento pode variar considerablemente en condicións prácticas.A selección do material depende a miúdo dos requisitos operativos e non só do rendemento teórico.
Por exemplo, os transformadores de servizos públicos adoitan empregar aceiro de silicio pola súa rendibilidade e a súa fiabilidade establecida desde hai moito tempo.As fontes de alimentación de alta frecuencia usan habitualmente ferrita porque a súa alta resistencia eléctrica reduce as perdas por correntes de Foucault.Os transformadores de eficiencia enerxética usan cada vez máis materiais amorfos porque as perdas máis baixas poden mellorar o rendemento a longo prazo.Comprender estas compensacións axuda a equilibrar o comportamento térmico, os obxectivos de eficiencia e os requisitos operativos.
Os materiais magnéticos divídense xeralmente en categorías brandas e duras en función da facilidade con que se magnetizan e desmagnetizan.
|
Propiedade |
Suave
Materiais magnéticos |
Difícil
Materiais magnéticos |
|
Coercitividade |
Baixo |
Alto |
|
Perda de histérese |
Baixo |
Máis alto |
|
Uso principal |
Transformadores |
Imáns permanentes |
|
Retención de datos |
Baixo |
Alto |
Os materiais magnéticos brandos poden cambiar rapidamente os estados magnéticos cunha entrada de enerxía relativamente baixa.Son preferidos en transformadores e indutores onde se producen ciclos magnéticos repetidos.
Os materiais magnéticos duros resisten a desmagnetización e conservan as propiedades magnéticas durante períodos máis longos.Estes materiais úsanse habitualmente en imáns permanentes e sistemas de almacenamento magnético.
A selección dun material de núcleo magnético implica máis que simplemente escoller a opción coa menor perda de histérese.A selección do material tamén depende de consideracións prácticas como a frecuencia de operación, as condicións térmicas, os obxectivos de eficiencia, as limitacións de tamaño, os requisitos de manipulación de enerxía e o custo global.Estes factores inflúen colectivamente no rendemento, fiabilidade e idoneidade para aplicacións específicas.
Por exemplo, unha fonte de alimentación conmutada de alta frecuencia adoita beneficiarse dos núcleos de ferrita debido ás perdas máis baixas durante a conmutación rápida.Mentres tanto, os transformadores de servizos públicos que operan a frecuencias de rede estándar poden seguir usando aceiro de silicio debido á eficiencia dos custos e á fiabilidade comprobada.
A selección do material afecta directamente a eficiencia a longo prazo, o comportamento térmico e o rendemento xeral do sistema.Comprender estas vantaxes permítelle escoller materiais magnéticos que se axusten mellor aos requisitos da aplicación.

Figura 6. Dispositivos SCR e TRIAC utilizados en aplicacións de conmutación
Os tiristores son dispositivos de conmutación de semicondutores deseñados para aplicacións de alta tensión e alta corrente.A diferenza dos transistores convencionais que responden continuamente aos sinais de control, os tiristores usan un mecanismo de bloqueo que permite que o dispositivo permaneza condutor despois da activación.
Este comportamento de funcionamento crea unha característica de memoria porque a saída do dispositivo depende en parte do seu estado anterior.Unha vez activada, a condución continúa ata que as condicións de funcionamento caen por debaixo dos límites eléctricos específicos.
Dispositivos como Rectificadores controlados por silicio (SCR) e TRIACs depender de aferrarse e manter as características actuais.
Despois de recibir un pulso de porta, o dispositivo entra nun estado condutor e continúa funcionando mesmo cando se elimina o sinal de porta.A condución detense só despois de que a corrente diminúe por debaixo do limiar da corrente de mantemento.
Debido a que a activación e a desactivación ocorren en condicións eléctricas diferentes, os tiristores presentan un comportamento similar á histérese.
• Latching Current: corrente mínima necesaria inmediatamente despois do disparo.
• Corrente de mantemento: corrente mínima necesaria para manter a condución.
• Corrente de activación da porta: a corrente necesaria para activar o dispositivo.
• Tensión de bloqueo: capacidade máxima de tensión en estado OFF.
|
Aplicación |
Suxerido
Dispositivo |
Razón |
|
Controlador de velocidade do ventilador |
BT136 TRIAC |
Conmutación bidireccional de CA
capacidade |
|
Control de motores industriais |
TYN612 SCR |
Maior voltaxe e corrente
capacidade de manexo |
|
Circuítos educativos |
TIC106 SCR |
Operación sinxela de baixa potencia e
accesibilidade |
O proceso de selección moitas veces depende de como interactúa o dispositivo co entorno operativo.
Por exemplo, un controlador de velocidade do ventilador doméstico ou un atenuador de luz usa habitualmente o BT136 TRIAC porque a súa capacidade de conmutación bidireccional simplifica o control de CA.Dado que a corrente alterna flúe en ambas direccións, un TRIAC pode conducir durante as dúas metades do ciclo de CA sen requirir compoñentes de conmutación adicionais.Esta característica reduce a complexidade do circuíto e fai que a implementación sexa máis práctica na electrónica de consumo compacta.
Os sistemas de control de motores industriais poden favorecer TYN612 SCR, que está deseñado para manexar condicións de maior enerxía e ambientes operativos máis esixentes.As aplicacións que implican cargas de corrente maiores e requisitos de regulación de potencia adoitan beneficiarse dunha capacidade de conmutación máis forte e dunha robustez mellorada.
Para proxectos educativos e aplicacións de control de baixa potencia, o TIC106 SCR segue sendo unha opción práctica polo seu sinxelo comportamento operativo e accesibilidade para a experimentación.Utilízase con frecuencia en circuítos de conmutación introdutorios onde a facilidade de comprensión e implementación son importantes.
Este enfoque baseado en aplicacións demostra que a selección do dispositivo depende non só das especificacións eléctricas senón tamén dos requisitos do sistema, das condicións de funcionamento e das consideracións prácticas de deseño.

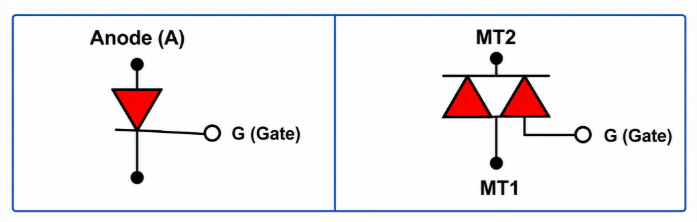

Figura 7. Símbolos SCR e TRIAC que mostran diferentes estruturas de conmutación
|
Característica |
SCR |
TRIAC |
|
Dirección actual |
Unha dirección |
Dúas direccións |
|
Conmutación de CA |
Limitado |
Excelente |
|
Aplicacións DC |
Común |
Menos común |
|
Control de potencia |
Alto |
Moderado |
|
Uso típico |
Sistemas industriais |
Comercial
dispositivos electrónicos |

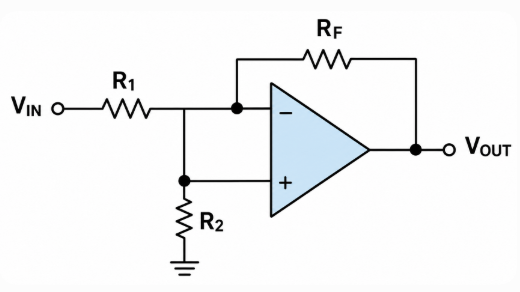

Figura 8. Circuíto de comparación que usa a realimentación positiva para a histérese
Os circuítos comparadores representan unha das aplicacións prácticas máis comúns da histérese en electrónica.O seu propósito é comparar un sinal de entrada contra unha tensión de referencia e xerar unha saída segundo o resultado da comparación.
Os sistemas reais operan con frecuencia en ambientes que conteñen ruído eléctrico, ondas e flutuacións de sinal.Nestas condicións, pequenos ións v ariat preto dos niveis limiar poden afectar a consistencia da saída.
A histérese mellora o comportamento do limiar creando niveis de conmutación separados, o que permite que os circuítos comparadores funcionen de forma máis fiable en condicións de sinal cambiantes.
|
Parámetro |
Sen
Histérese |
Con
Histérese |
|
Falso Disparo |
Frecuente |
Mínimo |
|
Estabilidade de conmutación |
Pobre preto do limiar |
Estable |
|
Charla de relevo |
Común |
Raro |
|
Sensibilidade ao ruído |
Alto |
Reducido |
|
Fiabilidade da saída |
Moderado |
Mellorado |
A comparación demostra por que a histérese se usa habitualmente en interfaces de sensores, sistemas integrados e aplicacións de control industrial.

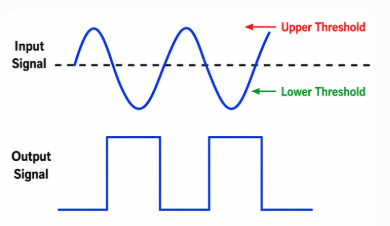

Figura 9. Operación do disparador de Schmitt utilizando limiares superiores e inferiores
Amplificadores operacionais úsanse amplamente en sistemas de detección, procesamento de sinal e circuítos de control analóxico pola súa sensibilidade e capacidade de amplificación.Cando os sinais de entrada varían lentamente ou operan preto das condicións do limiar, pequenas flutuacións poden afectar á consistencia da conmutación e crear un comportamento de saída inestable.
Para mellorar o rendemento, os circuítos de amplificador operacional adoitan introducir histérese a través de redes de retroalimentación positiva.Este enfoque crea limiares de activación e desactivación separados, o que permite que o comportamento de conmutación permaneza máis controlado nas condicións de entrada cambiantes.

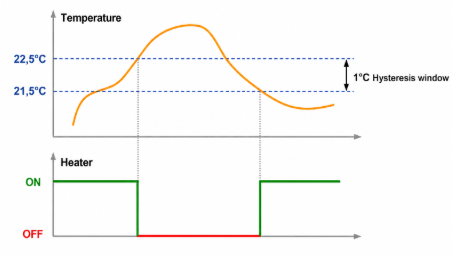

Un exemplo práctico de histérese aparece en sistemas intelixentes de aire acondicionado.
Considere un sistema cunha temperatura ambiente obxectivo de 26 °C.Sen unha xanela de histérese, pequenas flutuacións de temperatura ao redor do punto de referencia poden activar repetidamente o funcionamento do compresor.
Exemplos de condicións de funcionamento inclúen a activación do arrefriamento en 28°C e desactivación de refrixeración en 24°C.
Isto 4°C A separación crea unha ventá de histérese que reduce a actividade de conmutación innecesaria e permite que o sistema funcione nun rango de temperatura máis amplo antes de cambiar de estado.
Comportamento do sistema comparado
|
Control
Método |
Compresor
Ciclos por hora |
Efecto |
|
Sen histérese |
Alto |
Aumento do desgaste do compresor e
operación inestable |
|
Con xanela de histérese de 4°C |
Baixo |
Eficiencia mellorada e reducida
actividade de cambio |
Os valores anteriores representan un comportamento operativo comparativo en lugar de medicións fixas porque a frecuencia de conmutación varía segundo o tamaño da sala, as condicións térmicas, a calidade do illamento e os factores ambientais.
Aínda así, a comparación demostra un principio de deseño importante.Os sistemas con rangos de histérese estreitos ou ausentes poden cambiar repetidamente as condicións próximas ao limiar, aumentando a tensión eléctrica e reducindo a vida útil dos compoñentes a longo prazo.As ventás de funcionamento máis amplas xeralmente reducen a frecuencia de ciclos e melloran a consistencia operativa.
Nos sistemas prácticos, a actividade de conmutación reducida pode mellorar a eficiencia enerxética, diminuír o estrés térmico e soportar unha vida útil máis longa do compresor.Métodos de control semellantes utilízanse amplamente en sistemas ambientais, regulación industrial de temperatura e electrónica de consumo onde o comportamento estable do limiar é importante.
Este exemplo demostra como a histérese inflúe non só no comportamento do circuíto, senón tamén no rendemento do sistema no mundo real e na fiabilidade a longo prazo.

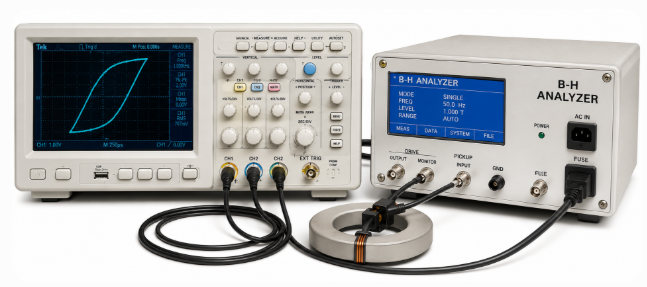

Figura 10. Osciloscopio e analizador B-H para a medición da histérese
A medición da histérese axuda a avaliar como se comportan os compoñentes en condicións de operación cambiantes.En lugar de simplemente identificar se existe histérese, as medicións tamén determinan a forza con que afecta o comportamento de conmutación, a eficiencia e o rendemento a longo prazo.
Utilízanse diferentes ferramentas dependendo do sistema que se estea analizando:
• Osciloscopios: visualizar os limiares de conmutación e o comportamento do sinal en circuítos como comparadores e disparadores de Schmitt.
• Analizadores de curvas B-H: avalían os materiais magnéticos medindo as perdas de coercitividade, retentividade e histérese.
• Sistemas de caracterización magnética: estuda o comportamento magnético en tecnoloxías de investigación e almacenamento.
• Sistemas de proba automatizados: mellora a repetibilidade e as probas de compoñentes a gran escala.
As medidas comúns inclúen:
• Coercitividade - intensidade do campo magnético necesario para eliminar a magnetización residual
• Retentividade - magnetización restante despois da eliminación do campo
• Rango de histérese: separación entre limiares de conmutación
• Limiares de conmutación: valores que provocan cambios de estado
Os resultados das medicións inflúen directamente na selección do material e no deseño do sistema.As perdas excesivas por histérese poden aumentar a xeración de calor, mentres que os limiares mal seleccionados poden reducir a consistencia operativa.
Histérese vs sistemas non histeréticos
|
Característica |
Histérese |
Non histerético |
|
Ruído
Inmunidade |
Alto |
Baixo |
|
Estabilidade |
Mellor |
Menos estable |
|
Cambio
Frecuencia |
Baixo |
Máis alto |
|
Sensibilidade |
Baixo |
Máis alto |
|
Falso
Disparando |
Reducido |
Máis común |
|
A longo prazo
Fiabilidade |
Mellor |
Reducido |
Esta comparación ilustra por que a histérese se introduce intencionadamente en moitos sistemas prácticos.
Varios factores inflúen no comportamento da histérese, incluíndo o ruído eléctrico, a temperatura de funcionamento, a carga v ión ariat, a velocidade de conmutación, as condicións térmicas e os requisitos de resposta.O equilibrio ideal do deseño depende da aplicación específica e do ambiente operativo.
Aínda que a histérese mellora o comportamento do sistema, tamén pode crear retos de deseño a medida que os dispositivos se fan máis pequenos e funcionan a velocidades máis altas.
Os desafíos actuais asociados á histérese inclúen as perdas de enerxía nos sistemas magnéticos, a xeración de calor, os efectos do envellecemento do material, a complexidade do modelado e o aumento das perdas a altas frecuencias de operación.Estas limitacións poden afectar a eficiencia xeral, a fiabilidade e o rendemento do sistema a longo prazo.
A investigación en curso continúa explorando materiais magnéticos de baixa perda, técnicas de optimización asistidas por IA, tecnoloxías de memoria espintrónica, métodos de control de histérese adaptativa e sistemas avanzados de semicondutores.Estes desenvolvementos teñen como obxectivo mellorar a eficiencia, reducir as perdas e apoiar un comportamento máis intelixente do sistema.
Os futuros sistemas electrónicos poden adoptar cada vez máis técnicas de histérese adaptativa que axusten automaticamente o comportamento operativo segundo as condicións cambiantes.A medida que os dispositivos continúan avanzando en velocidade e complexidade, o control eficiente da histérese seguirá sendo unha consideración importante no deseño do sistema electrónico.
A histérese axuda aos sistemas electrónicos a funcionar de forma máis fiable mellorando a estabilidade e reducindo o comportamento de conmutación non desexado.É amplamente utilizado en materiais magnéticos, dispositivos semicondutores, sistemas de control e electrónica de potencia onde as condicións de funcionamento cambian constantemente.Aínda que pode introducir perdas de enerxía nalgunhas aplicacións, un deseño adecuado de histérese pode mellorar a eficiencia e o rendemento a longo prazo.Comprender a histérese permite tomar mellores decisións no deseño de circuítos e na optimización do sistema.
